Блок управления питанием Kopfgescheit KG-A469
Преимущества изделия
- Встроенный источник резервного питания (ИБП) 2000 мА/ч
- Стабильные 5 В (DC) с низким уровнем пульсаций на выходе, что важно для чувствительной автоматики
- Гальваническая развязка между входом и выходом
- Защита от переполюсовки (для DC)
- Защита от скачков и перепадов напряжения на входе
- Встроенные защиты на выходе: от короткого замыкания (SCP), перегрузки по току (OCP), перегрева (OTP), перенапряжения на выходе (OVP)
- Работа от любого источника питания (в трёхфазной сети используется однофазное подключение "фаза-ноль")
- Независимость от стандарта сети электропитания - может работать в разных странах
- Нет ограничений по частоте - от 0 Гц (DC) до 50/60 Гц (AC)
Назначение и область применения
Блок управления KG-A469 является универсальным модулем питания, предназначенным для обеспечения стабилизированным напряжением 5 В (DC) всей линейки автоматической сантехники Kopfgescheit.
Основная задача устройства — адаптация оборудования к широкому диапазону внешних источников питания, включая:
- промышленные сети и системы управления (24 В DC);
- бытовые однофазные (110/220 В AC) и промышленные трехфазные сети (с подключением к одной из фаз);
- низковольтные автономные системы, такие как бортовые сети транспортных средств (12/24 В DC) или связки с солнечными панелями через контроллер.
Ключевой функцией является резервирование питания. Интегрированная аккумуляторная батарея (ИБП) гарантирует непрерывную работу сантехники при отключении основного электроснабжения.
Функциональные и конструктивные особенности
Модуль KG-A469 спроектирован для надежной работы в различных условиях эксплуатации и обладает следующими характеристиками:
Двухпортовое подключение
Оснащен двумя независимыми входными портами для подключения к высоковольтным (90–250 В AC/DC) и низковольтным (7,5–36 В AC/DC) сетям.
Система резервирования
Встроенная аккумуляторная батарея емкостью 2000 мА·ч обеспечивает автономную работу оборудования на срок до двух недель.
Электробезопасность
Устройство оснащено комплексной системой защиты по входу и выходу, а также гальванической развязкой для полной изоляции внешних и внутренних цепей.
Пыле- и влагозащита
Корпус выполнен со степенью защиты IP65, что предотвращает попадание пыли и влаги и соответствует требованиям ПУЭ и ГОСТ Р 50571.7.701-2013 для влажных зон.
Принцип работы и индикация
Для сохранности заряда устройство поставляется в деактивированном (транспортном) режиме. Активация и переход в штатный режим эксплуатации происходят автоматически при первом подключении к источнику питания и нагрузке.
При пропадании напряжения на входе система мгновенно и без просадки выходного напряжения переключается на питание от встроенной АКБ, обеспечивая бесперебойную работу подключенного оборудования.

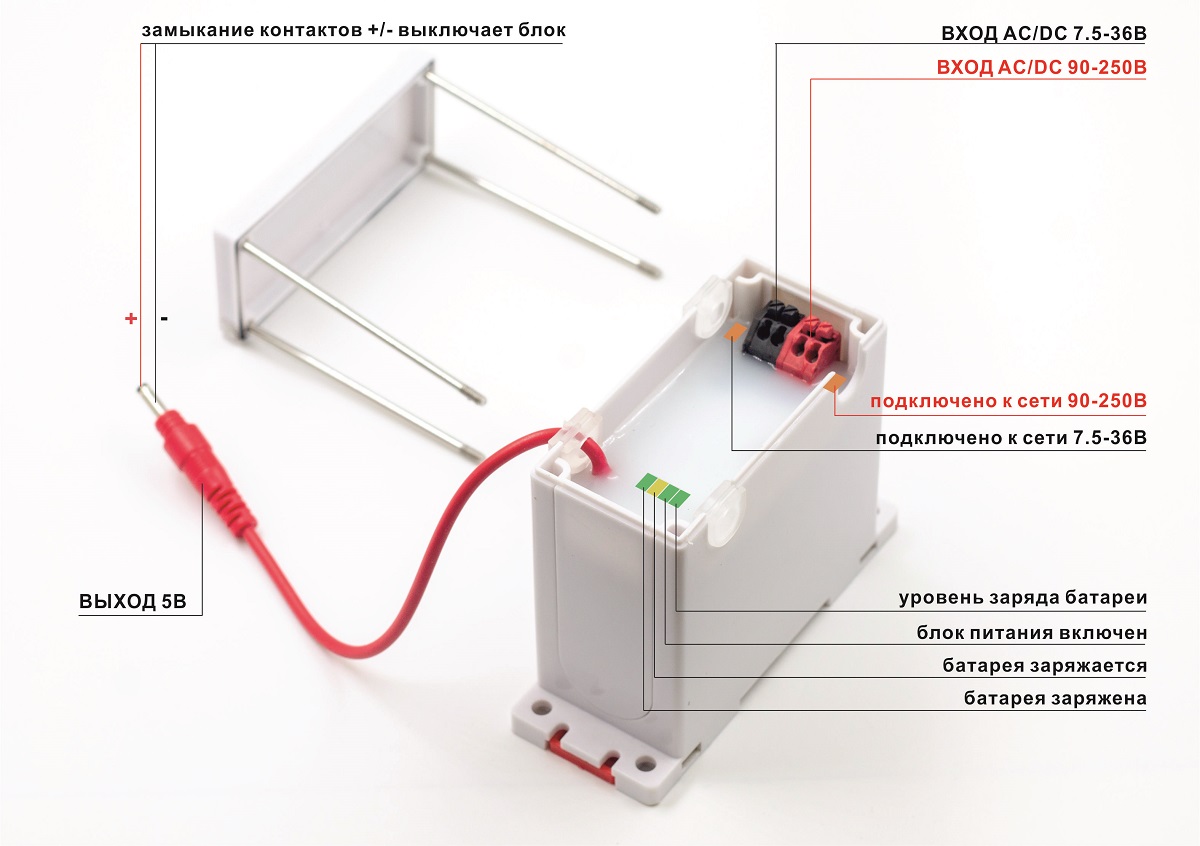

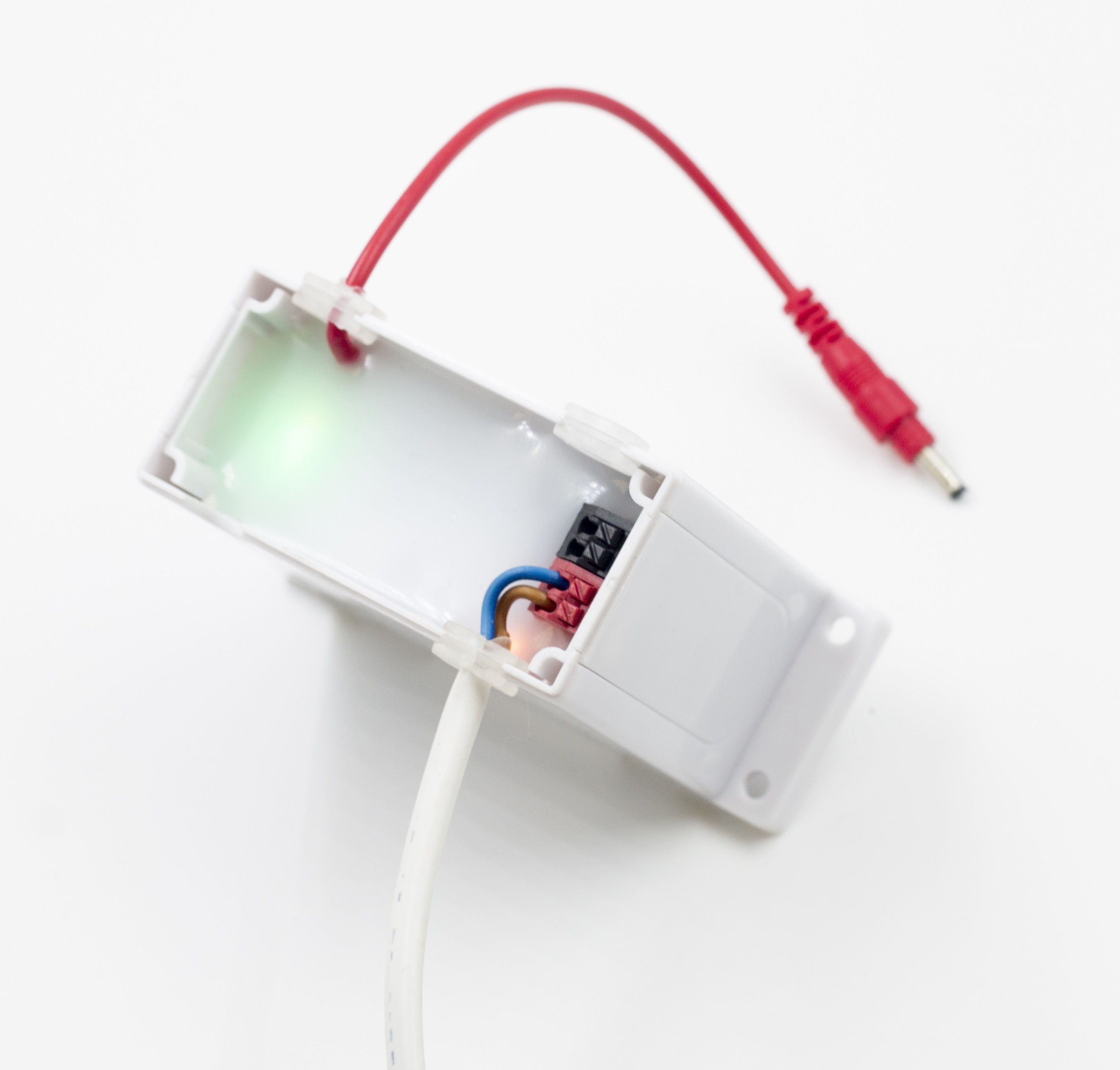

Информативная светодиодная индикация обеспечивает визуальный контроль следующих параметров:
- наличие напряжения на каждом из входных портов;
- наличие напряжения на выходе;
- уровень и режим заряда встроенной батареи.
- Входное напряжение: от 7,5 В до 36 В (AC/DC), от 90 В до 250 В (AC/DC) (2 входа)
- Частота: от 0 Гц (DC) до 50/60 Гц (AC)
- Выходное напряжение: 5 В (DC)
- Выходной ток: 3 А
- Выходная мощность: 15 Вт
- Степень защиты (IP): 65
- Встроенные защиты по входу: от скачков и перепадов напряжения, от переполюсовки (для DC)
- Встроенные защиты по выходу: от короткого замыкания (SCP), перегрузки по току (OCP), перегрева (OTP), перенапряжения на выходе (OVP)
- Температурный диапазон: от 0 до +50°C
- Гальваническая развязка вход-выход: да
- Напряжение изоляции: 3000 В AC (мин. 1 минута)
- Сопротивление изоляции: > 100 МОм (при 500 В DC)
- Стабилизация по нагрузке: да
- Размеры (ДхШхВ): 98*38*75 мм
- Вес: 0,25 кг
- Тип входных и выходных клемм: самозажимные
- Способ монтажа: на ДИН рейку и на саморезы

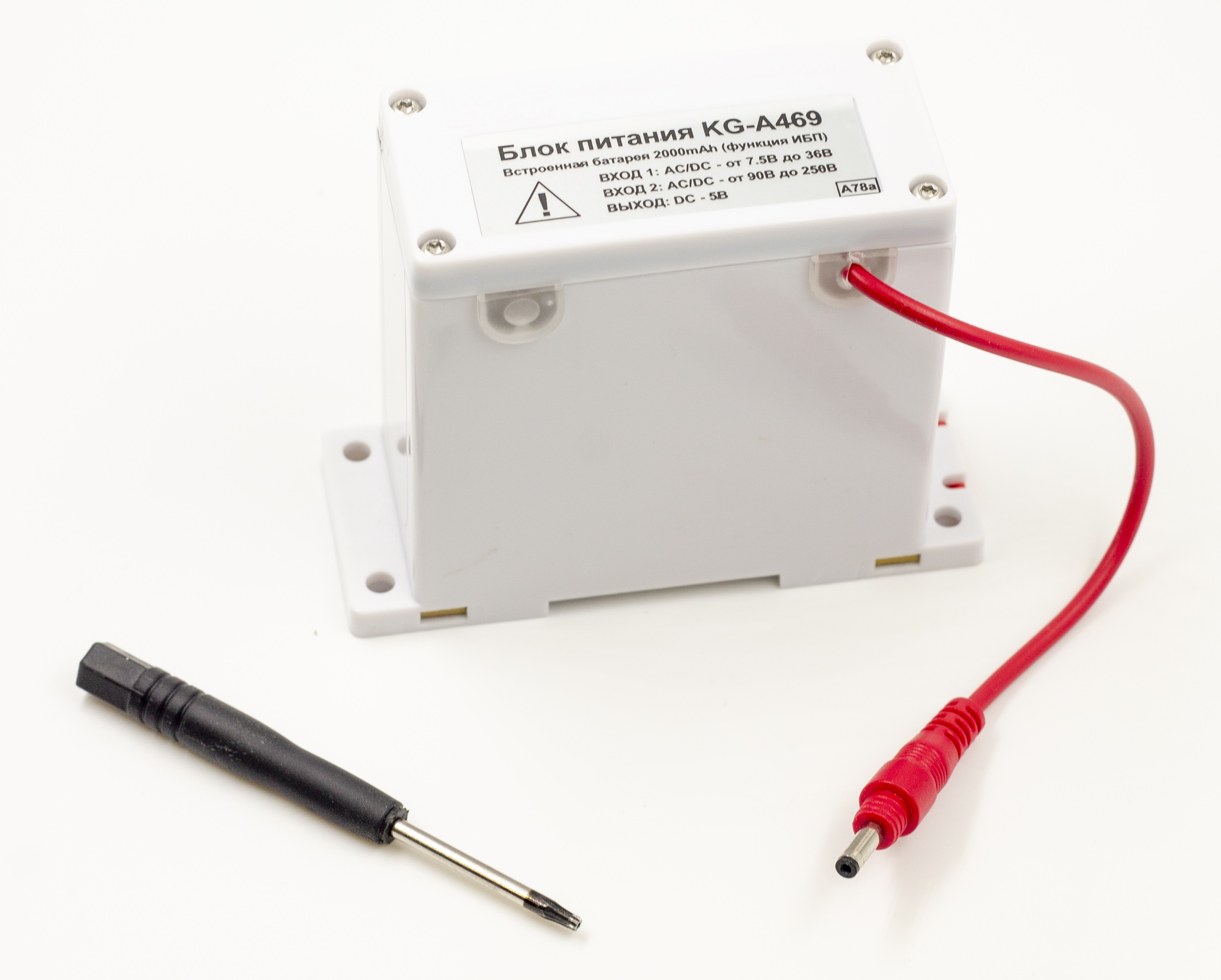

- Блок в сборе - 1 шт.
- Саморезы - 4 шт.
- Дюбеля - 4 шт.
- Отвертка - 1 шт.
- Инструкция - 1 шт.
-
